IXO – LED wechseln

Da einige das gelbe (fast orange) Licht beim IXO stört, hier eine kleine Anleitung, wie man die LED tauschen kann.

Achtung: Bitte nur machen, wenn man mit dem Lötkolben umgehen kann, die Garantie vom IXO eh abgelaufen ist und wenn man keine Probleme mit kleinen Fummelarbeiten hat.

Sollte wer seinen zerlegten IXO nicht wieder zusammen bekommen, gibt es eine spezielle Rester-Auffangstation. Kontaktadresse gibt es hier. 😀



IXO öffnen

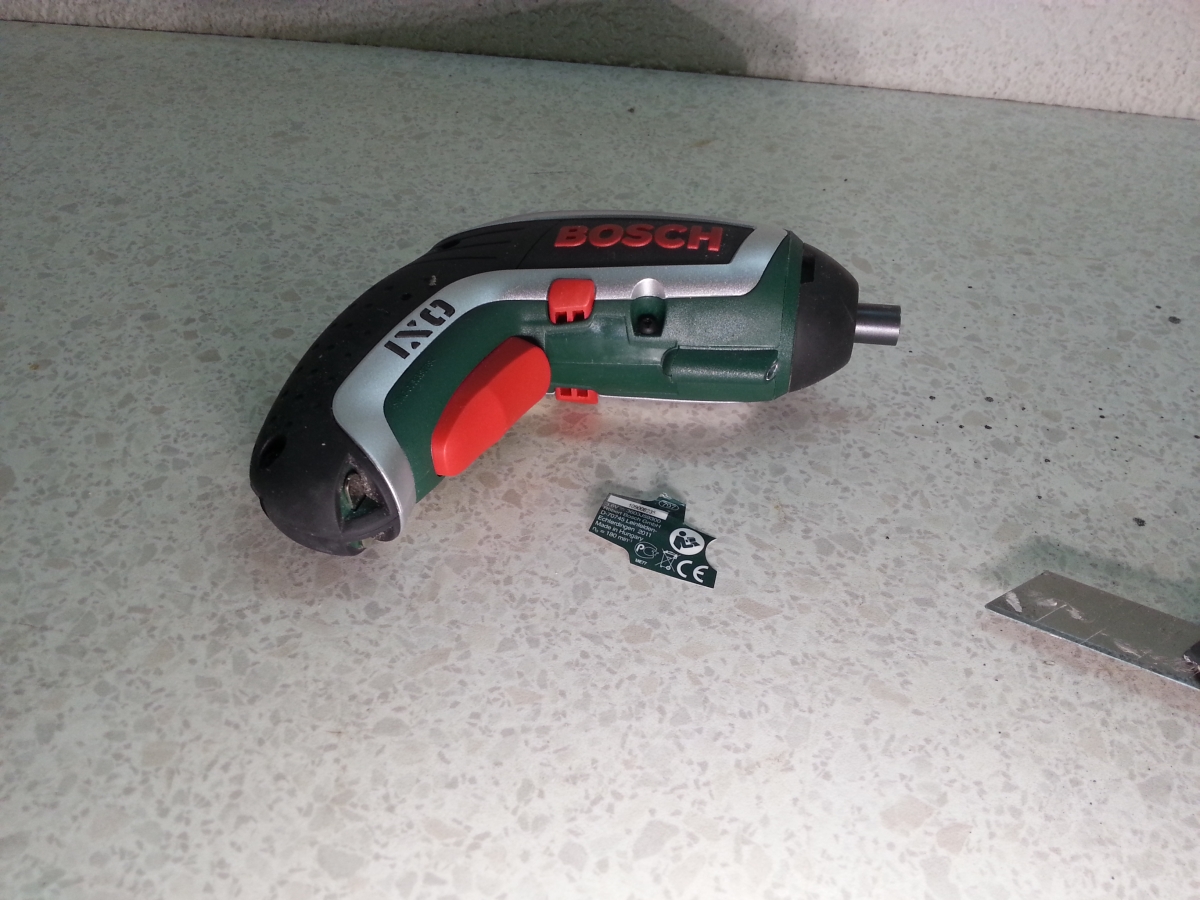

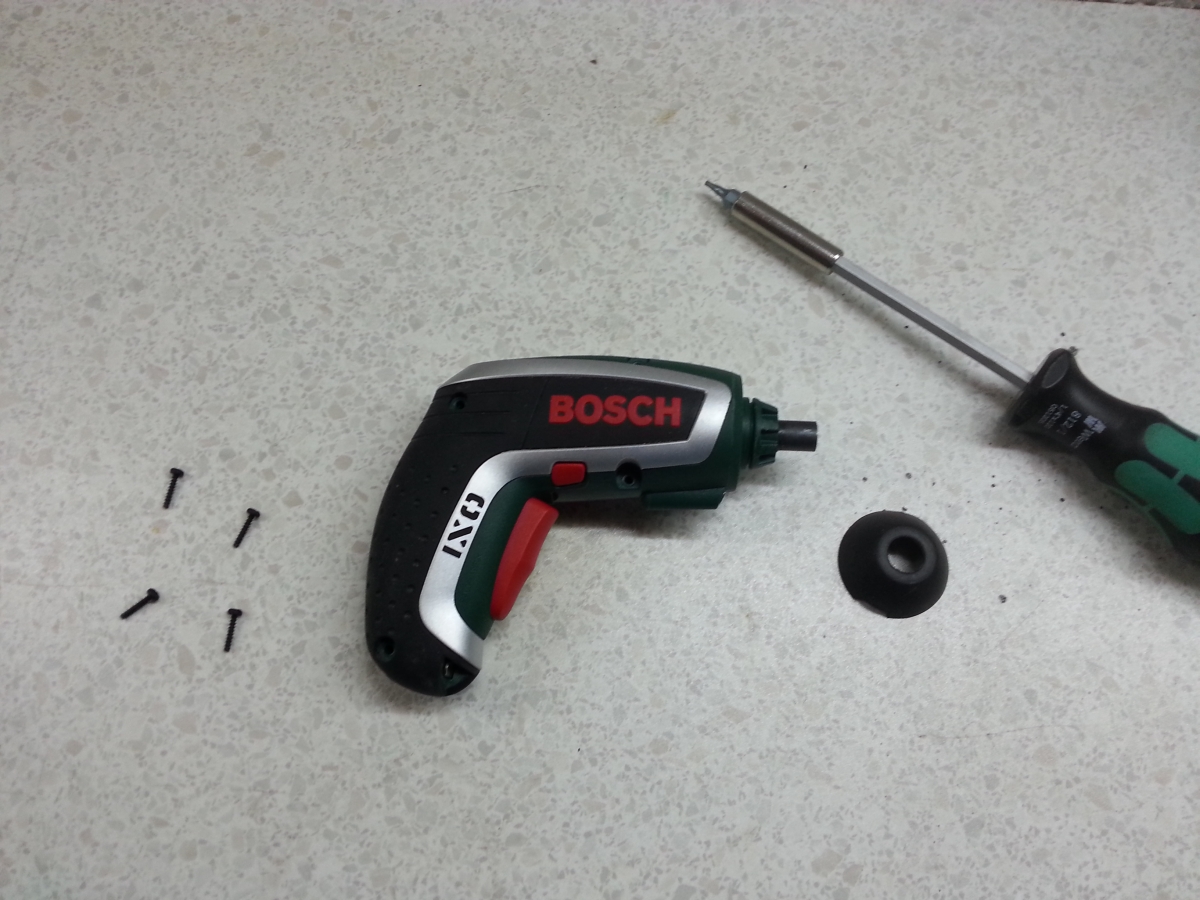

Das sollte für jeden ziemlich einfach sein. Mit einem Messer wird vorsichtig der Aufkleber abgezogen und so abgelegt, dass man ihn auch wieder aufkleben kann. Danach wird der vordere Gummiring abgenommen und mit einem Torx  die Schrauben entfernt.

Egal, was man zerlegt, hier ist Ordnung am Arbeitsplatz wichtig. Beim IXO gibt es jetzt zwar nicht so viele Teile aber auch hier sollte zwischendurch keines verschwinden.



öffnen und LED entfernen

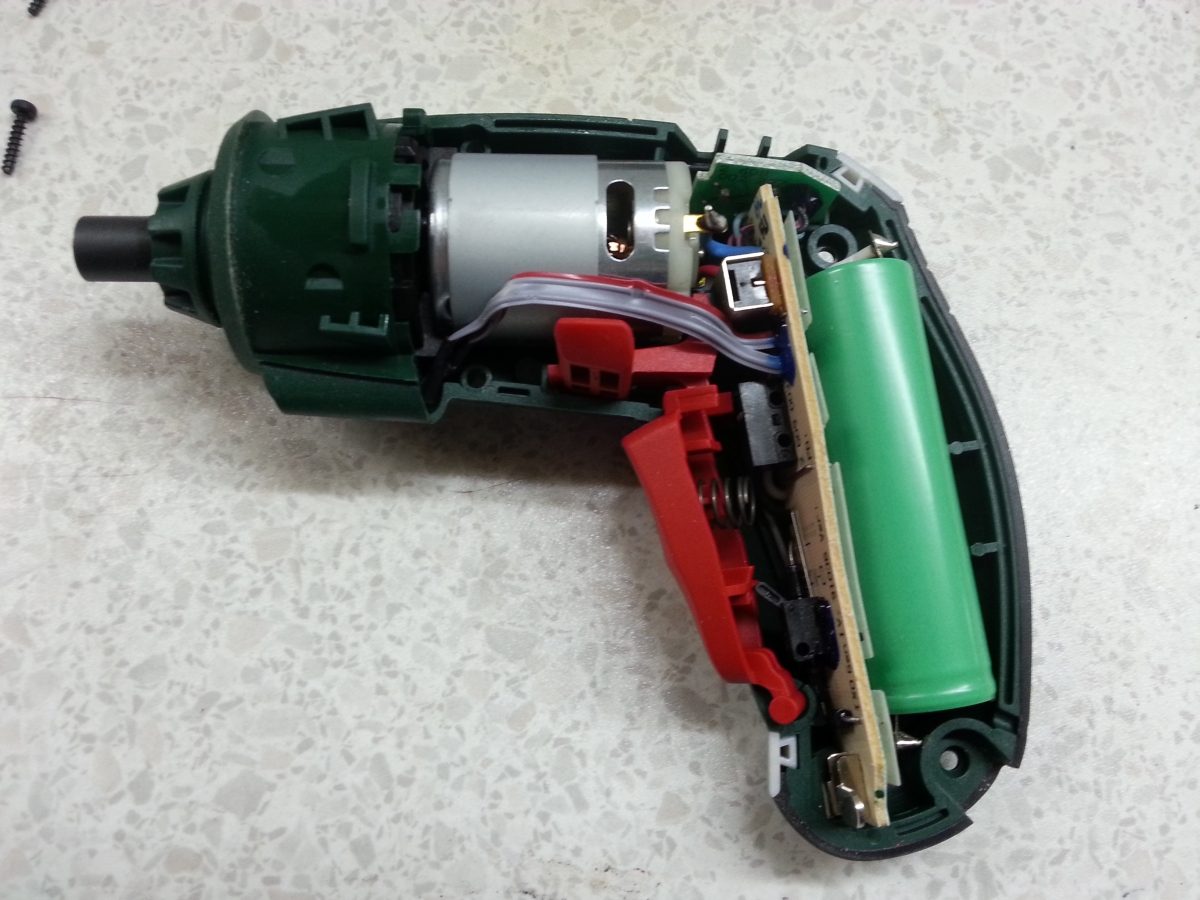

Nun kann das Gehäuse geöffnet werden. Am besten fängt man unten an. Da, wo das Halteband befestigt werden kann, hat man einen guten Ansatzpunkt um die Teile mit den Fingern auseinander zu ziehen. Bei mir löste sich am einfachsten die linke Seite (die ohne Schraubenlöcher). Beim Zusammenbau empfiehlt es sich nachher aber die Teile in diese Hälfte zu legen und mit dem rechten Deckel zu schließen. Auf dem ersten Bild erkennt man gut eine Feder hinter dem Schalter. Der Anlagepunkt dafür befindet sich im linken Deckel. Daher ist es einfacher, das Innenleben erst in diese Hälfte zu setzen.

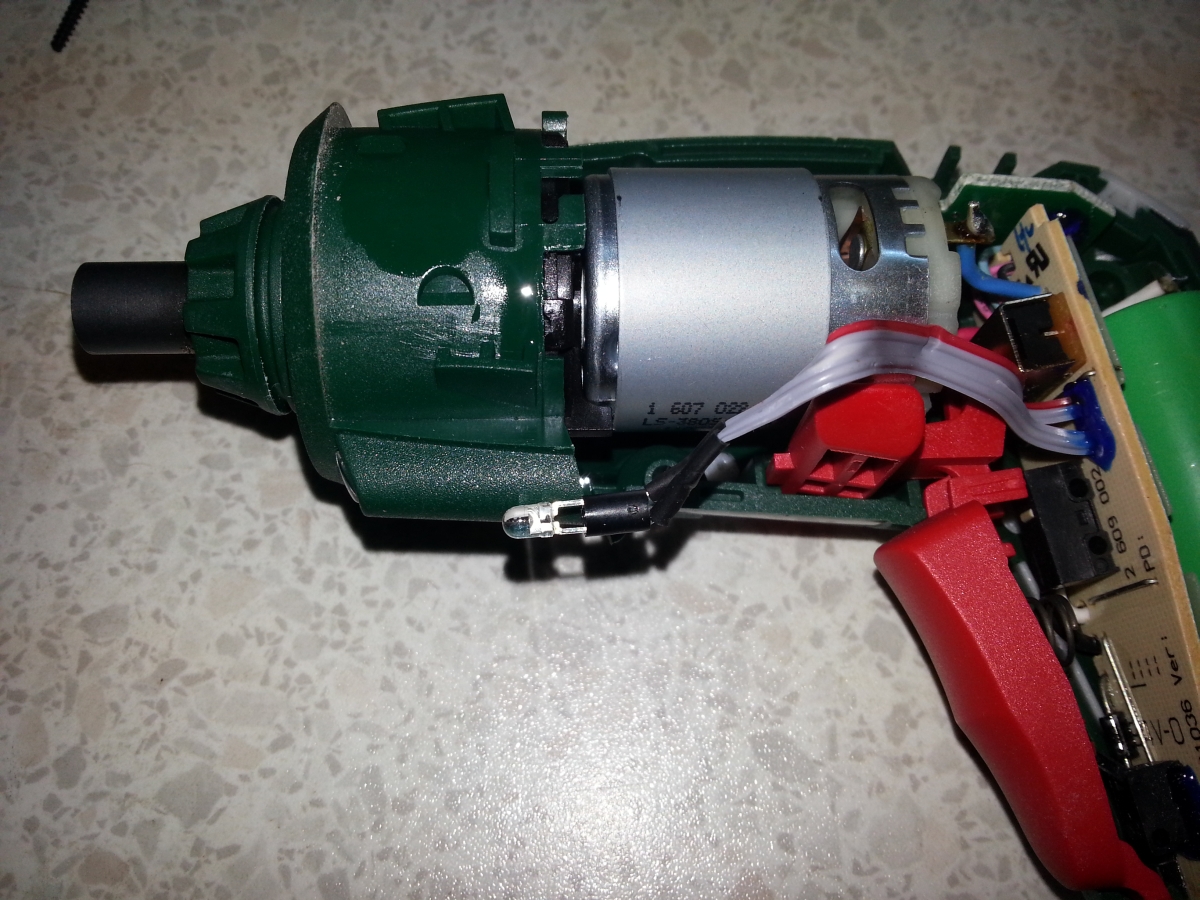

Hat man den IXO so weit geöffnet, muss das Getriebe mit Motor vorne leicht angehoben werden um die LED rausziehen zu können.



LED austauschen

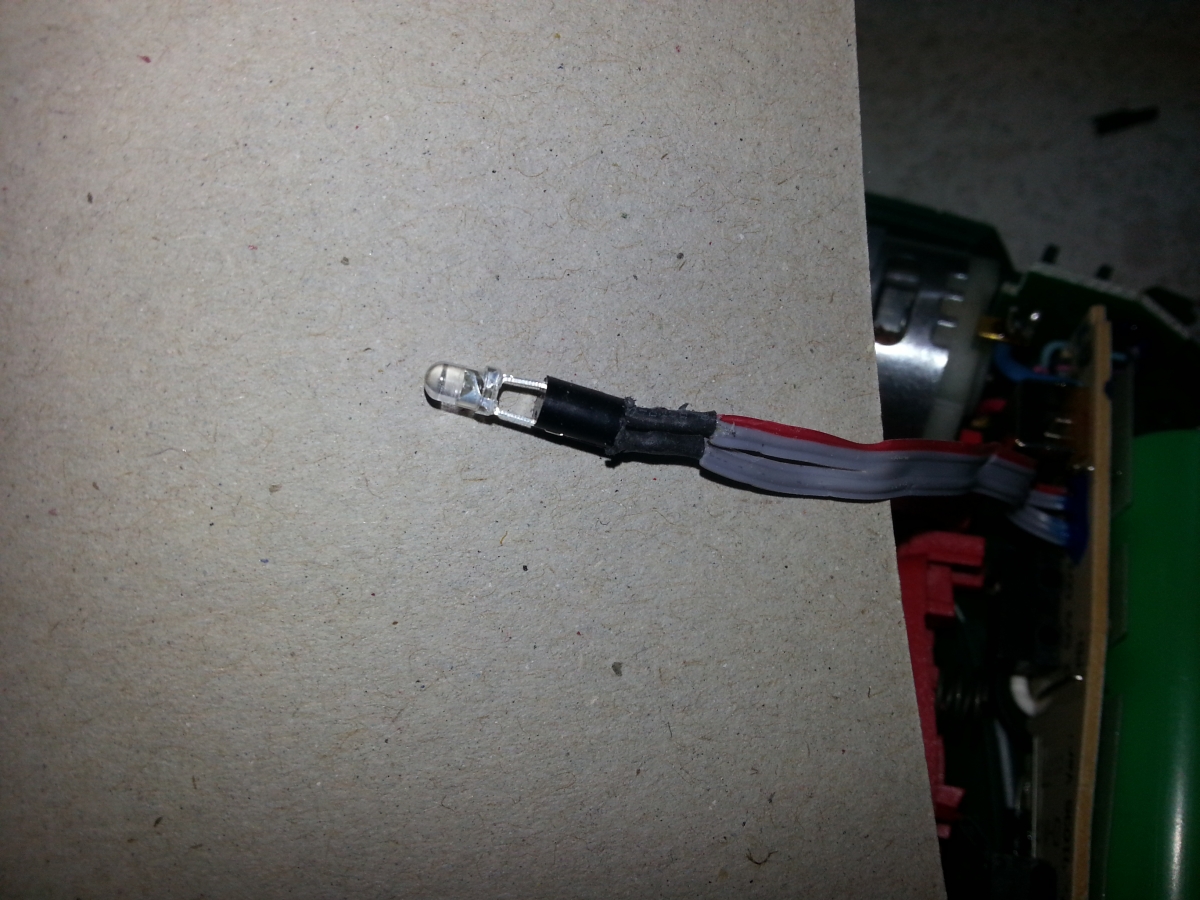

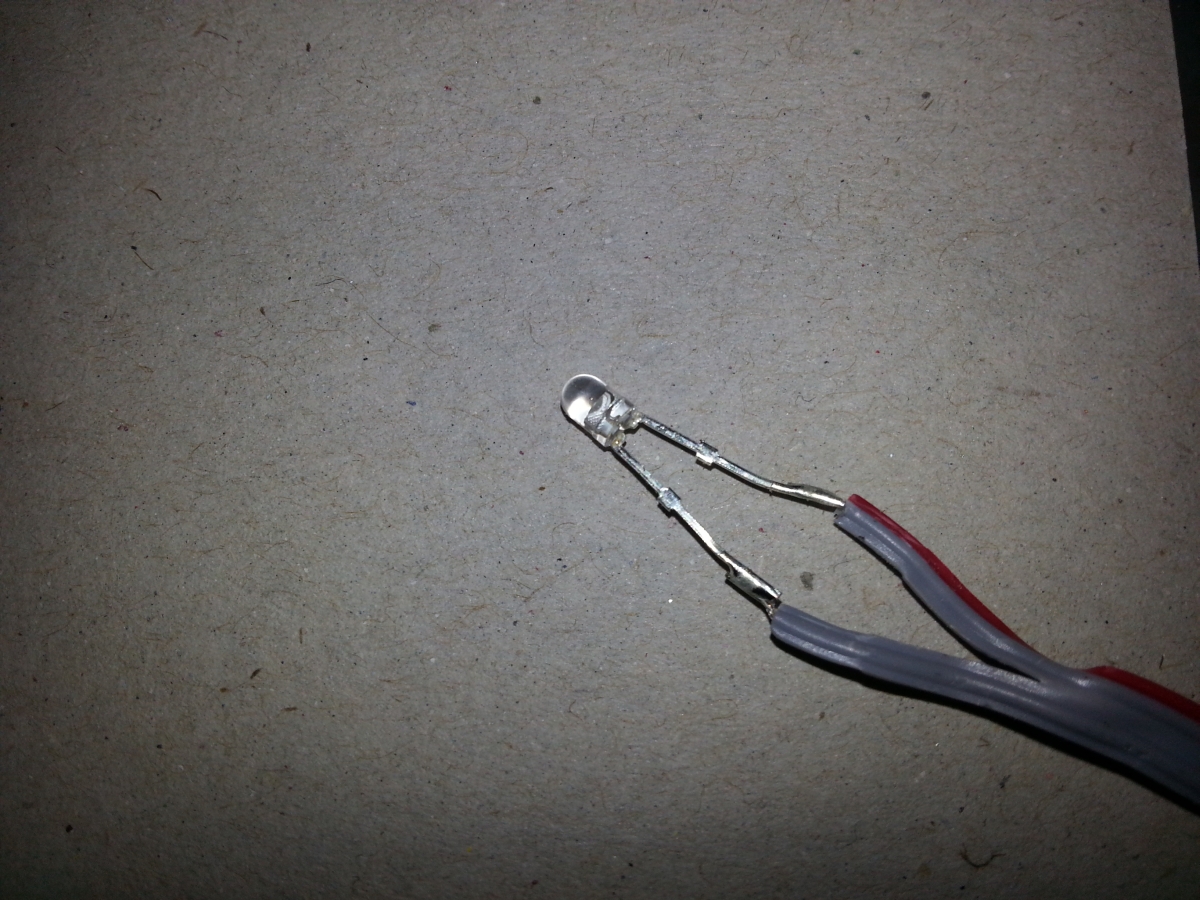

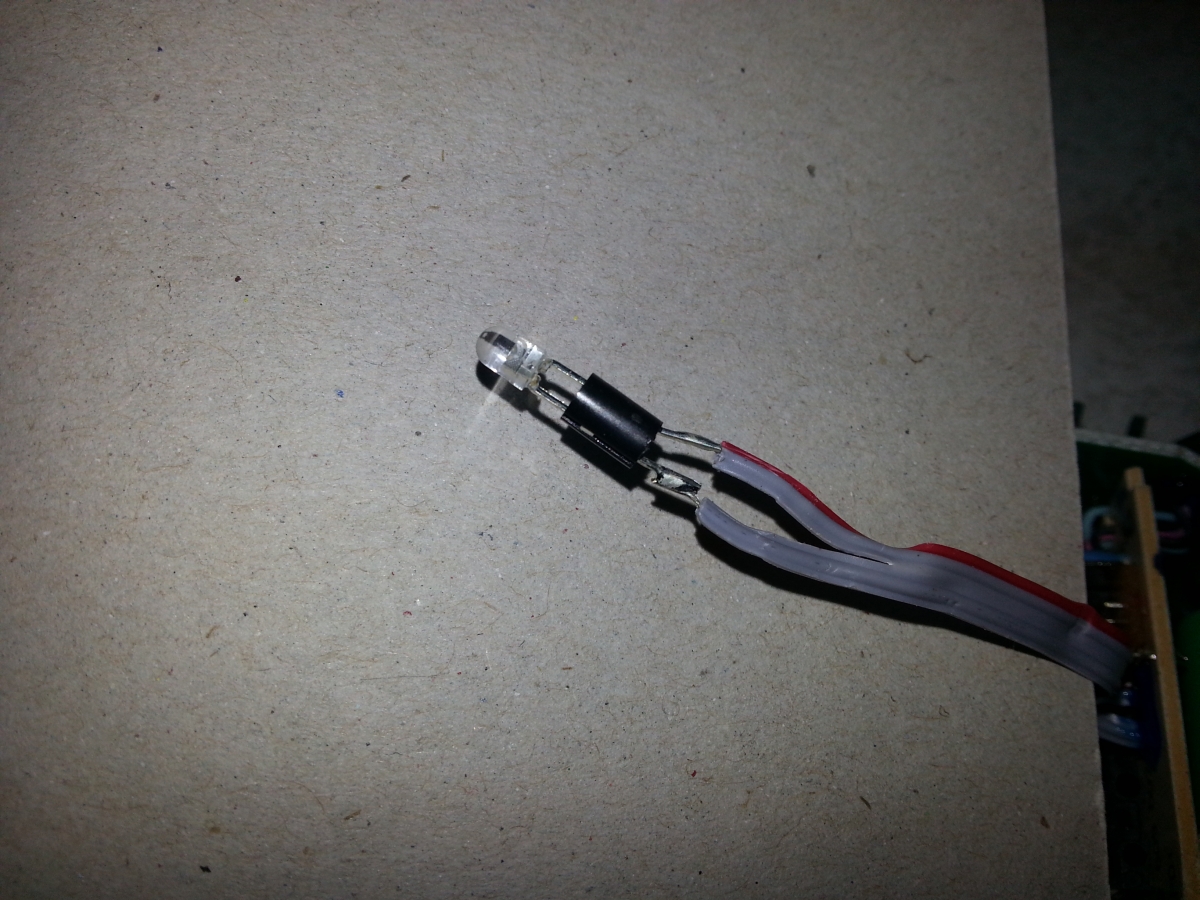

Nun wird mit einem scharfen spitzen Messer der Schrumpfschlauch entfernt, die LED von dem Abstandshalter befreit und kann ausgelötet werden.

Die neue LED (man sollte immer einige im Hause haben 🙂 ) muss ein wenig vorbereitet werden. Zum einen müssen die Füße passend gekürzt werden und zum anderen stört der übliche Bund an der LED. Mit einem Cuttermesser kann der aber problemlos abgeschnitten werden.

Ab jetzt dann alles wieder rückwärts.

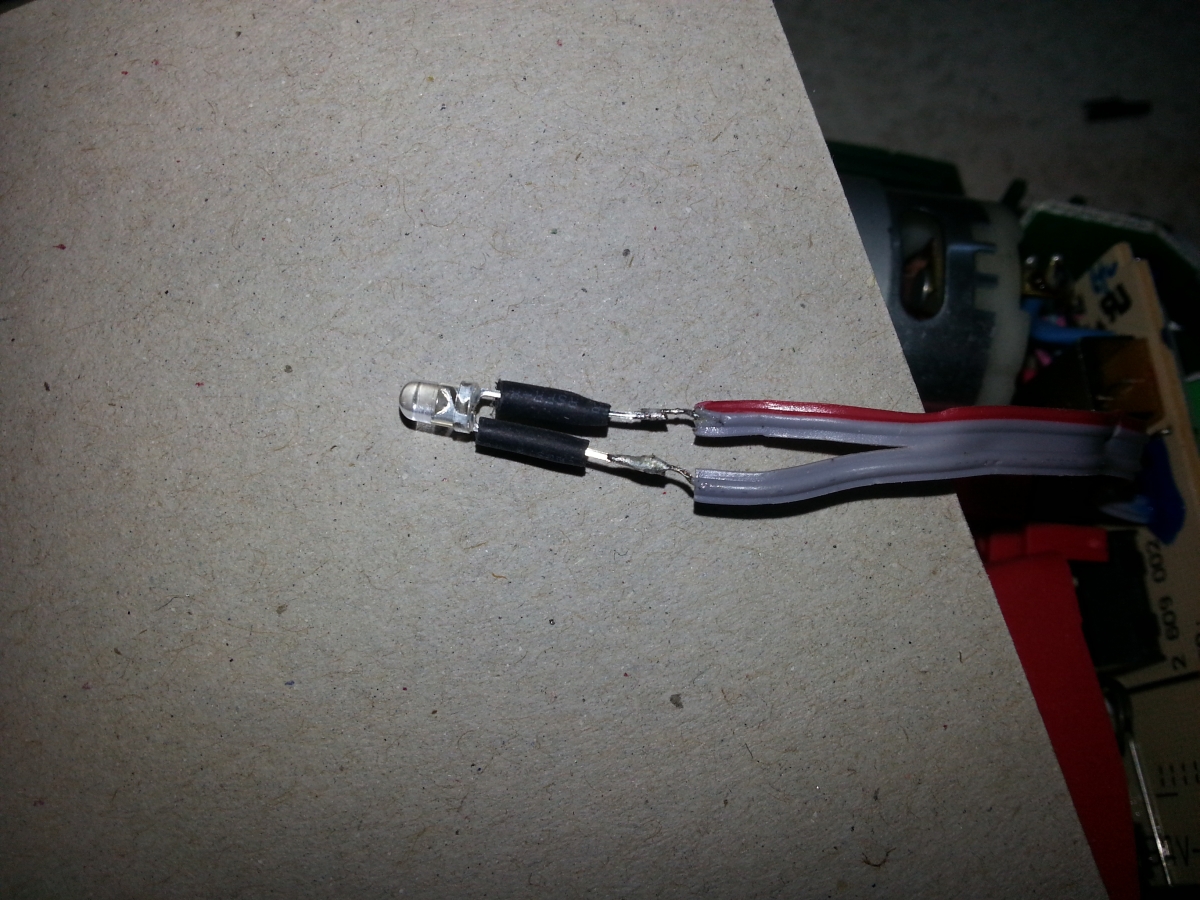

  • LED anlöten (ehemals längerer Fuß an das rote Kabel
  • Schrumpfschlauch nicht vergessen!!!
  • Abstandshalter dazwischen setzen (etwas fummelig)
  • LED wieder einsetzen (notfalls mit etwas dünnem nachschieben)



fertig

Ist der IXO wieder verschraubt, kommt der Aufkleber wieder drauf und er sieht aus wie neu. Nur das Licht ist nun weiß, gleichmäßiger und m. E. auch heller.

Anleitung_IXO_11 Anleitung_IXO_12



Viel Spaß beim Nachbau.







In eigener Sache:

Meinen LED-Tausch habe ich an einem defekten IXO ausgeführt und nebenbei herausgefunden, dass der Mikrotaster am Schalter hinüber ist. Sollte also jemand einen defekten IXO besitzen, würde ich mich über Kontaktaufnahme freuen. Ich weiß es nicht, denke aber, dass auch in älteren Modellen der selbe Mikroschalter verbaut ist.

Versandkosten übernehme selbstverständlich ich.



11 thoughts on “IXO – LED wechseln

  • Die LED für das Arbeitslicht eines defekten Geräts zu wechseln, weil einem das Licht nicht gefällt, klingt schon seltsam 🙂 Aber so sind die Heimwerker wohl – Man muss es einfach probiert haben, selbst wenn es nicht unbedingt einen praktischen Nutzen hat 🙂

    • Ricc

      Ganz sinnfrei ist der Umbau natürlich nicht. Zum einen wollte ich rausfinden was an diesem IXO kaputt ist und zum anderen war das ein Testumbau für meine anderen beiden. Die sind auch noch dran.

  • Michael

    Danke für die Beschreibung. Ich werde den Umbau auch erst an meinem (funktionierenden) grünen IXO vornehmen, bevor ich den blauen bearbeite 🙂

  • Jogi

    Cool Ricc 🙂

    Wie schon andernorts erwähnt, empfiehlt es sich, den “Gashebel” während der Operation beiseite zu legen, so vermeidet man eine Kurzschluß. Man kommt bei dem kleinen Teil nämlich gerne mal dran 😉

  • HaJo

    Als Ergänzung:

    Dies ist das Modell IXO IV. Die älteren Versionen dürften aber ähnlich aufgebaut sein, IXO V hat bereits weißes Licht (dafür andere Nachteile). Einen Überblick über die Versionen gibt es z.B. hier http://www.maxrev.de/bosch-ixo-generationen-im-ueberblick-t364704.htm

    Für die vier Schrauben passen ein 3,5 mm Schlitz- oder T8 Torx- (Innensechsrund-) Schraubendreher.

    Ein ähnlicher oder baugleicher Schalter wie für die Beleuchtung ist mir beim Ausschlachten eines DVD-Laufwerks in die Finger gekommen. Leider weiß ich nicht mehr von welchem Hersteller.
