Badspiegel mit LED-Beleuchtung

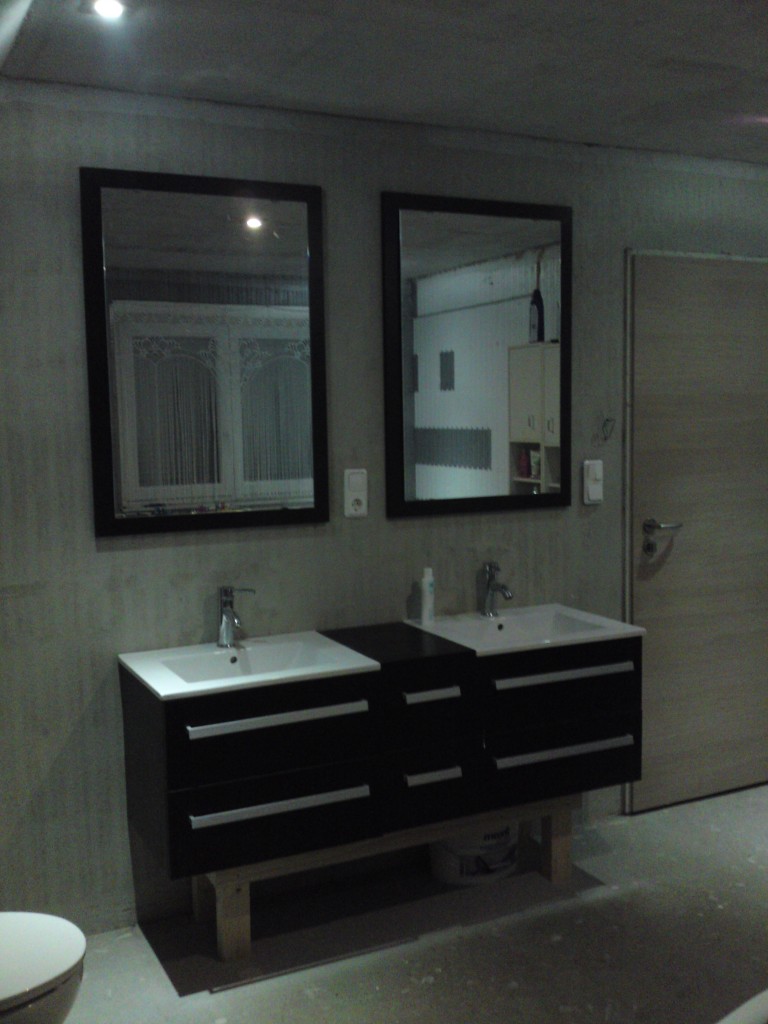

Nachdem sich nun mein Großprojekt Badezimmer dem Ende neigt, wird es zeit, dass ich meine Spiegelbeleuchtung fertigstelle und endlich die kahlen Stellen über dem Waschtisch wieder befülle.
![AUKENIEN 14 Wert 300 Stück Dioden Sortiment Kit Gleichrichter Schalt Schalter Schottky Diode Set 1N4148 1n4001 1N4004 1N4007 1N5404 1N5406 1N5408 1N5817 1N5819 1N5822 FR107 FR207 RL207 UF4007](https://m.media-amazon.com/images/I/51fofN-XKgL._SL250_.jpg)
![Youmile 250-Pack (5 Farben x 50-Pack) 3mm LED-Leuchtdiodenlampe diffus sortiert Kit (Weiß Rot Grün Blau Gelb)](https://m.media-amazon.com/images/I/51EOlGtbDWL._SL250_.jpg)
Diese doch recht fummelige Arbeit werde ich Euch heute etwas vorstellen.
Rund um die Spiegel möchte ich jeweils über 100 LED’s unterbringen und damit das schön gleichmäßig wird, habe ich mir als erstes eine Bohrschablone angefertigt. Gut wer dafür eine Tischbohrmaschine sein Eigen nennen darf. Bei mir ist es die PBD 40.
Mit der Bohrschablone und einem Akkuschrauber sind die Löcher dann recht schnell gemacht. Wichtig ist dabei aber von der Vorderseite zu bohren, damit das Holz maximal auf der Rückseite ausplatzt.

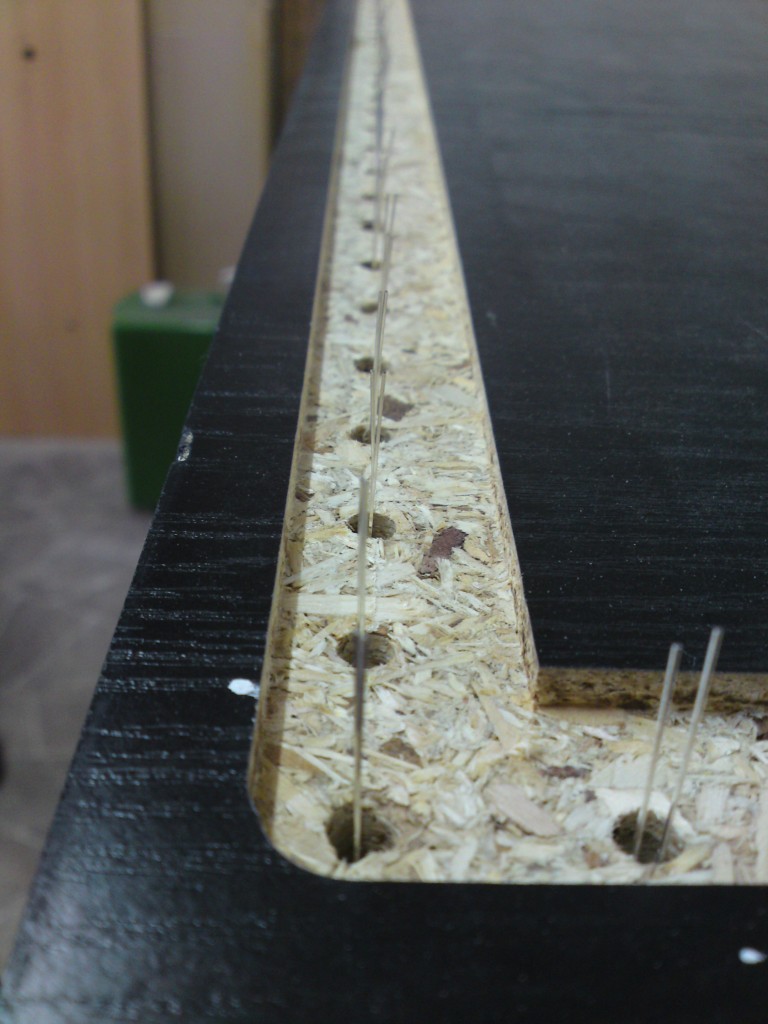

Mit der Oberfräse wurde von hinten Platz für die Kabelei und Verlötung der LED’s geschaffen und dann wirds richtig fummelig. Von vorne die kleinen schwarzen LED-Fassungen rein und von hinten die LED’s. Und immer schön darauf achten, dass alle LED’s in der gleichen Richtung eingesetzt werden.
Nun mögen mich die Experten züchtigen, aber ich habe auf Widerstände verzichtet. Bei einem stabilisierten 12V-Netzteil und jeweils vier LED’s in Reihe, bekommt jede nur 3V obwohl sie mehr vertragen würden. Ein Spiegel ist so schon seit einem Jahr in Funktion und ich werde es nicht wieder umbauen. 🙂
Also vier LED’s in Reihe verlöten und der erste und letzte Anschluss wird nach links bzw. rechts gebogen. Hier führen dann die beiden Stomanschlüsse vom Netzteil über einen Schweißdraht entlang.
Damit ist man eine ganze Weile beschäftigt aber das Ergebnis belohnt den Aufwand.

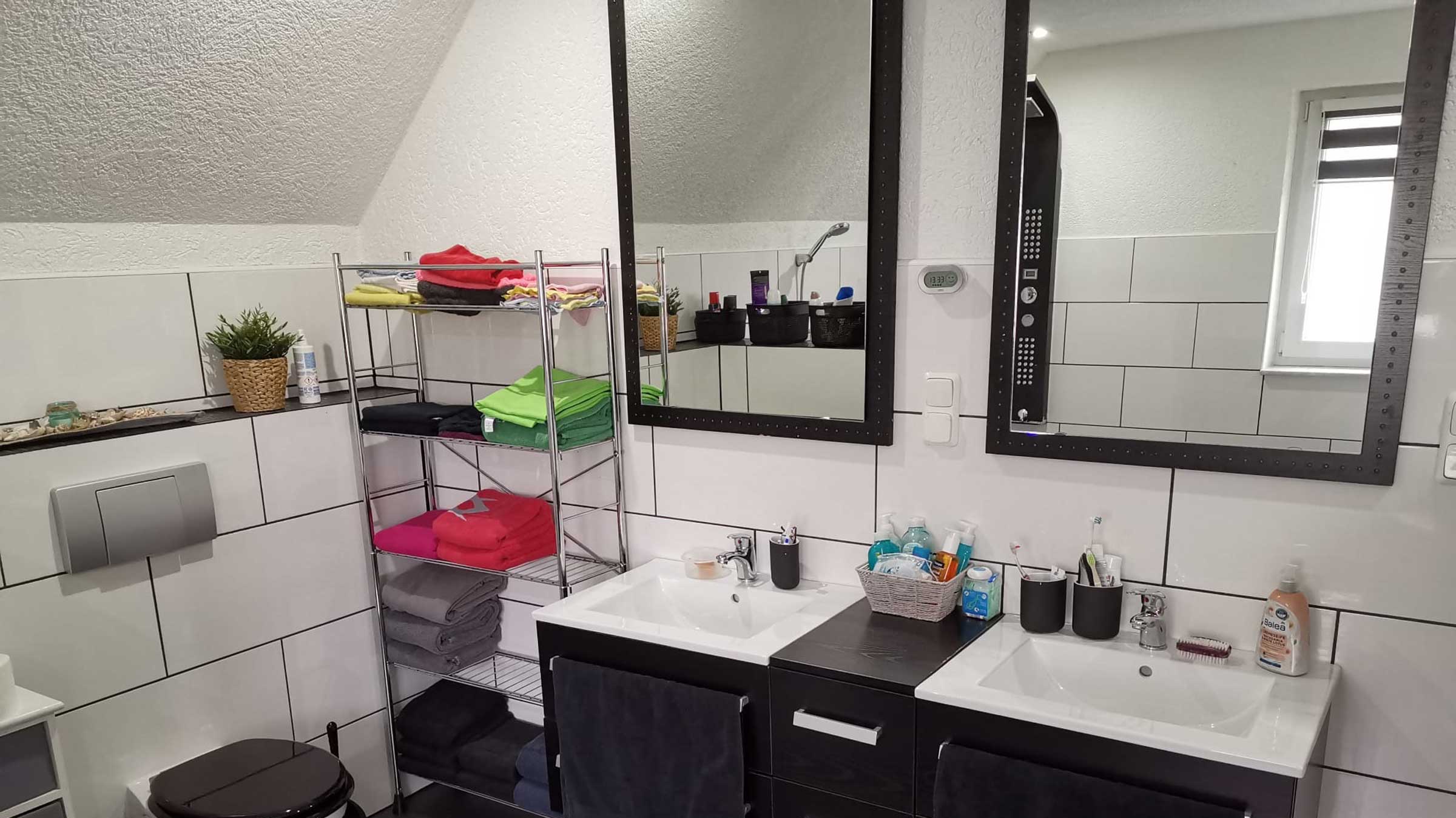

Der zweite Spiegel ist gerade in Arbeit und sowie das Badezimmer fertig ist, gibt es auch den richtigen Einsatz zu sehen.
![AUKENIEN 14 Wert 300 Stück Dioden Sortiment Kit Gleichrichter Schalt Schalter Schottky Diode Set 1N4148 1n4001 1N4004 1N4007 1N5404 1N5406 1N5408 1N5817 1N5819 1N5822 FR107 FR207 RL207 UF4007](https://m.media-amazon.com/images/I/51fofN-XKgL._SL250_.jpg)
![Youmile 250-Pack (5 Farben x 50-Pack) 3mm LED-Leuchtdiodenlampe diffus sortiert Kit (Weiß Rot Grün Blau Gelb)](https://m.media-amazon.com/images/I/51EOlGtbDWL._SL250_.jpg)
Was für Netzteile hast Du verwendet?
Für LED’s immer stabilisierte Netzteile verwenden.
Ich nutze Netzteile mit 12V, 800mA von McPower SNG-1282 (gibt es im Netz für unter 10€). Habe vor einiger zeit gleich mehrere gekauft und sie so für 5€ bekommen.
Schön stellte sich heraus!
Wahnsinn, ich bin total begeistert von dem was ich hier gerade sehe! Der Badspiegel hat es mir besonders angetan. Da habt ihr mit Sicherheit lange dran gesessen oder? Sehr schön geworden
Oh ja, die ganzen Löcher, Led-Halterungen einsetzen und vor allem das Verkabeln haben ganz schön aufgehalten. Daher hatte ich zwischen dem ersten und dem zweiten Spiegel auch eine lange Pause.
Gruß Ricc
