Ja, wie erklärt man solch einen Bau?

Werkstattsauger mit Zyklonabscheider
einfacher Nasssauger von Ebay
Werkstattsauger mit Zyklonabscheider
ausrangierter Wohnungssauger

Alles fing mit dem Bau eines Zyklonabscheiders an, der schon eine ganze Weile zurück liegt. Zu sehen ist dieser hier: Zyklonsauger Dort ist auch zu sehen, welcher Sauger hinter dem Abscheider seine Arbeit verrichtet. Der Sauger ist top. Recht leise, leistungsstark und in Stufen schaltbar. Problematisch bzw. störend ist immer nur der dicke unhandliche Schlauch dazwischen.



Dafür sollte nun endlich eine platzsparende und effektive Lösung her. Ich beschloss also den Sauger zu zerlegen und komplett in einen Holzkasten zu verlegen, der gleich eine Kombination mit dem Zyklonabscheider bietet. Das ganze soll dann im Nebenraum landen und eine kleine Saugverrohrung an meiner Werkbank bedienen. Praktisch dabei ist die „Fernbedienung“ vom Sauger. Diese möchte ich später in meine Werkbank integrieren.



Nun aber zu den Details:

Als erstes habe ich versucht einen Rohbau aus Holzrestern zu planen um erst mal einen Überblick zu bekommen. Leimholz mit 30cm Breite bildete dabei eine gute Basis. Für die Seitenwände hatte ich 20er Leimholz da. Geplant hatte ich im Saugerteil drei Etagen. In die unterste der Motor, der durch ein passendes Loch die Luft ansaugt. Darüber ein Fach in dem sich der Luftstrom verteilt und mit einen Stück Schaumstoff der letzte Staub nochmal gefiltert wird. Ganz oben dann das Fach für den Staubbeutel.



Nun ging es darum den Motor passend zu befestigen. Gut, er brachte eine Gummihülle mit, in der der Motor gut durch einen Gummipuffer gelagert ist und welche auch unterhalb nochmal zwei Gummipuffer hatte. Die Maße dieser Puffer übertrug ich auf das Holz und senkte sie mit einem Forstnerbohrer an. Somit hatte der Motor seitlich schon mal Halt. Nun musste er nur noch gleichmäßig nach unten gespannt werden.

Dafür habe ich in das Bodenbrett und der Motorabdeckung vier Löcher gebohrt, mit Gewindestangen fixiert und konnte nun das obere Brett gleichmäßig nach unten ziehen. Gleichmäßig, indem man an den Ecken die Höhe misst und so alle gleich einstellt.

Nebenbei bekam das Bodenbrett noch Rollen – Im Eifer vergisst man schon mal die Bilder. 🙂 Eigentlich muss der Sauger nicht mobil sein, aber die Rollen lagen da einfach so rum und ich war zu faul sie in den Müll zu werfen. So kann man schließlich auch Platz in den Schränken schaffen.



Als nächstes ging es an die Beutelbefestigung. Hier übernahm ich ein Teil vom alten Sauger, stutzte es zurecht und verschraubte es einfach. Der Staubbeutel hielt super und ich konnte das Gehäuse aufbauen.

Wenn da nicht…. Ja, was kann wohl besseres passieren, als das sich ausgerechnet jetzt der Motor verabschiedet. 🙁 Nun kommt der Werkstattmessi ins Spiel. Falsch, nicht Messi sondern „Für-den-späteren-Gebrauch-Aufheber“. Der hat da nämlich noch einen Sauger stehen und mit ein paar Umbauten passt auch der Motor. Ja, da bin ich ein wenig stolz auf mich.



Werkstattsauger mit ZyklonabscheiderWerkstattsauger mit ZyklonabscheiderNun kommt die Elektrik ins Spiel, zu der ich mich aber nicht weiter auslassen werden. Ich gehe da nach dem Motto: Wer für solche recht einfachen Sachen eine Anleitung braucht, sollte die Finger vom Strom lassen. Dafür ist es einfach zu gefährlich.

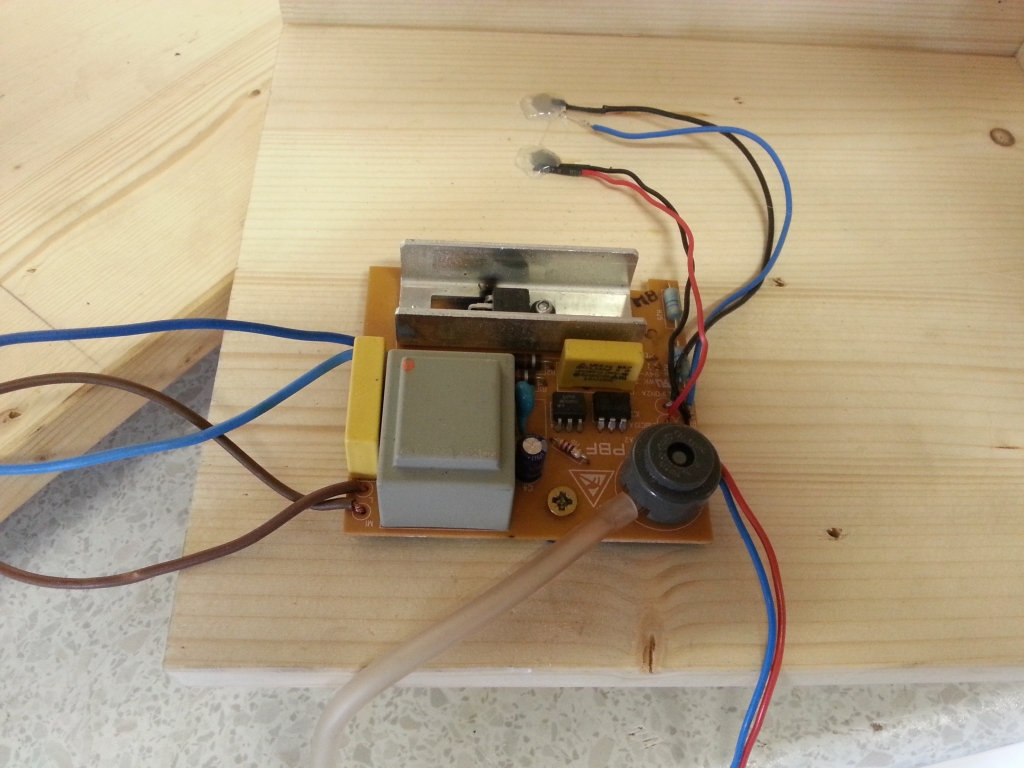

Nur so viel, angeschlossen sind zwei LED’s für „Power“ und „Beutel voll“ (dafür ist der Schlauch). Zusätzlich gibt es noch die Fernbedienung, welche aktuell außen rumbaumelt und später an den Arbeitsplatz verlegt wird.







Werkstattsauger mit ZyklonabscheiderWerkstattsauger mit ZyklonabscheiderBis auf das hintere Brett konnte ich nun alles fest verschrauben. Und ich habe geschraubt! Da alles ziemlich luftdicht sein muss, ich aber nicht leimen wollte, habe ich etwa alle 5cm eine Schraube gesetzt.

Wichtig, da fehlen noch zwei Löcher. Irgendwo muss schließlich die Abluft raus und hin und wieder muss auch bei einem Zyklonabscheider der Staubbeutel mal gewechselt werden.

Für die Abluft habe ich mir zu einem passenden Filtereinsatz als dem alten Sauger ein Loch in das hintere Brett gesägt und diesen Filter eingesetzt.





Die Staubeutelöffnung hat sich einen extra Arbeitsschritt verdient!

Dem Deckel wollte ich unbedingt eine Dichtung verpassen und hatte vorsorglich einiges von den alten Saugern aufgehoben. Eine Moosgummidichtung sah ziemlich passend aus, nur wie setzt man diese ein? Klar, mit einer passenden Nut, in welche die Dichtung nachher gelegt wird. Nur wie bestimmt man die passende Größe? Richtig überlegt, ist das gar nicht so schwer. Einmal zusammen gelegt, misst man die Länge, verdoppelt diese und hat somit die Gesamtlänge. In meinem Fall etwa 80cm. Nun braucht man nur noch ein Rechteck mit dem Umfang von 80cm. Ich habe mich für 15x25cm entscheiden. 15+25+15+25=80

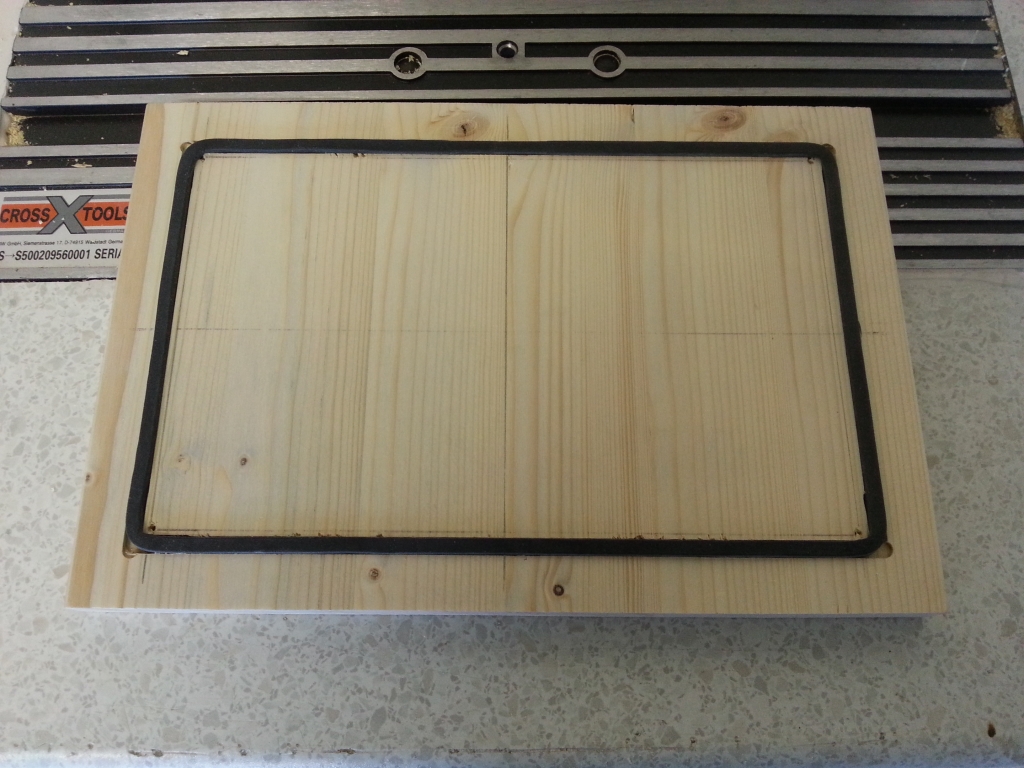

Die Maße auf das Holz übertragen und auf dem Frästisch die Nut gefräst. Ja, verdeckt bzw blind. 🙂 Mit einem Anschlag und optischen Hilfsanschlägen, bekommt man das halbwegs hin. Weitere Details lasse ich lieber weg.



Befestigt wird der Deckel mit vier Flügelschrauben… Wenn es im Baumarkt welche gegeben hätte. So sind es vier Flügelmuttern, durch die ich eine Senkkopfschraube gedreht habe. Not macht erfinderisch. Halt finden die vier Schrauben in eingesetzten Rampamuffen.

Nebenbei konnte der Sauger gleich mal sein Können beweisen. Die Kanten vom Deckel mussten natürlich auf dem Frästisch gerundet werden. Also einfach ein Stück Holz statt Deckel an den Sauger (hält durch den Unterdruck alleine) und beim Fräsen abgesaugt. Ergebnis: Ein breites Grinsen. 😀



Damit konnte nun endgültig verschraubt und der Deckel befestigt werden. Muss ich erwähnen, dass ich wieder gespaxt habe? Ja, weil ich die Spax-M einfach gerne nehme.

Werkstattsauger mit ZyklonabscheiderWerkstattsauger mit ZyklonabscheiderWerkstattsauger mit Zyklonabscheider
